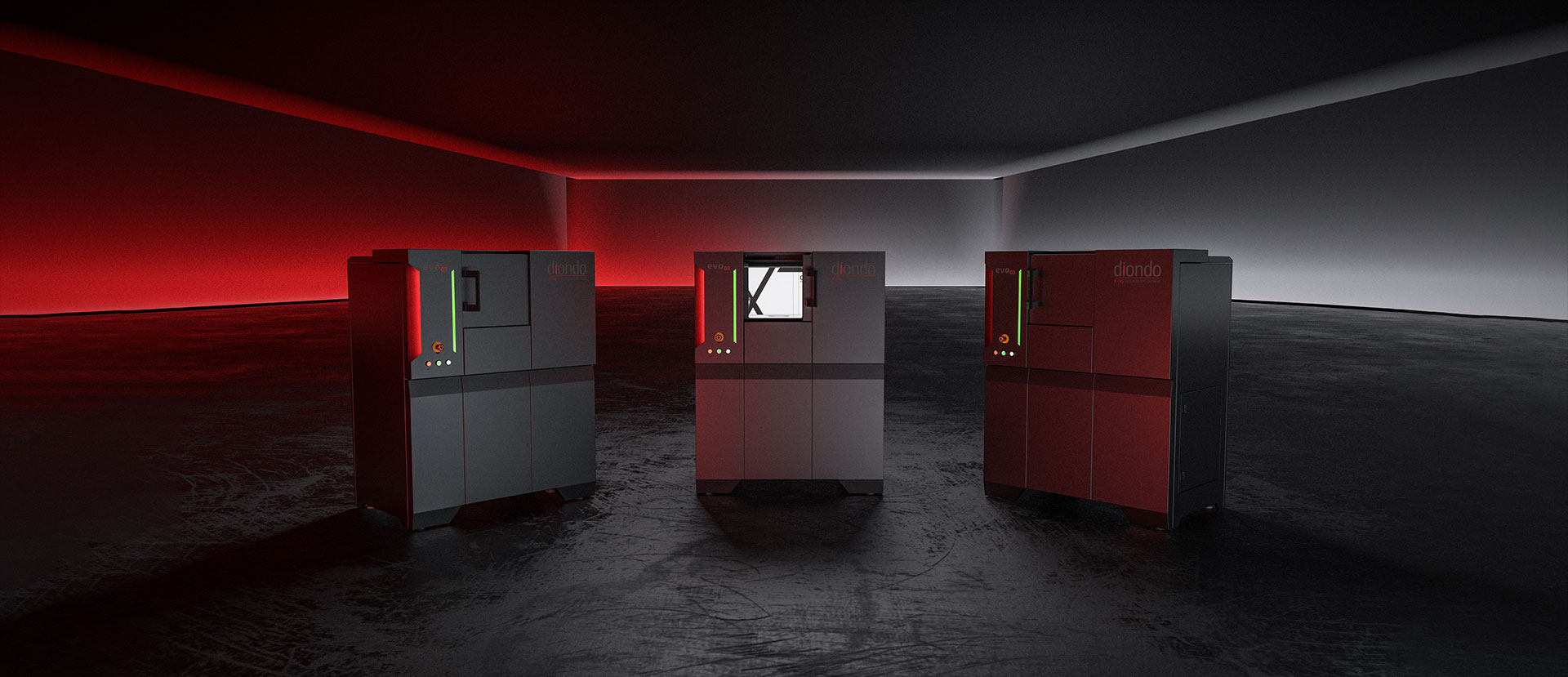

diondo evo03

Bedienerfreundliches CT-System für komplexe Mess- & Prüfaufgaben

Mit dem bedienerfreundlichen evo 03 System können zuverlässig Analysen und präzise Vermessungen kleiner bis mittelgroßer Bauteile aus beispielsweise Kunststoffen und Keramiken, bis hin zu Leichtmetallen durchgeführt werden.
Im Vordergrund steht dabei die Einfachheit in der Bedienung des Systems. Dadurch wird es jedem ermöglicht, ohne tiefgreifendes Wissen das Innere eines Objekts zu analysieren, aber auch Konturen schnell und effizient ganzheitlich zu vermessen.

Highlights

  • Bedienerfreundlichkeit

    Das System wurde sowohl hardware-, als auch softwaretechnisch so konzipiert, dass es auf das Wesentliche reduziert wurde, ohne dabei Einbußen bei der Qualität in Kauf nehmen zu müssen.

  • Präzision
    Mit dem kleinen, minimalistischen Aufbau des Systems kann eine Auflösung von bis zu 56 μm und eine hohe Wiederholgenauigkeit erreicht werden, sodass es bestens für präzise Messaufgaben geeignet ist.

Das Beste aus zwei Welten

Wenn Sie den ersten Schritt in die Welt der Computertomographie machen wollen oder Sie eine technische Lösung suchen, weil taktile und optische Messsysteme bei Ihrer Problemstellung an deren Grenzen kommen, ist das System für Sie hervorragend geeignet.

Schlicht und trotzdem flexibel

Trotz des vereinfachten Aufbaus haben wir nicht auf ein Filterrad verzichtet, damit Sie auch höher absorbierende Werkstoffe mit hoher Qualität untersuchen können.

Rentabilität

Das System liefern wir als Plug & Play Modell aus, sodass Sie nach einer kurzen Schulung direkt loslegen können.



Detektor

Trotz des kompakten Aufbaus erreichen Sie bei etwa 2-facher Vergrößerung eine Auflösung von 56 μm, um präzise metrologische Aufgaben zu erledigen.

Objekthalterung

Zu Ihrem Prüfobjekt bieten wir unterschiedlichste Halterungen an, damit Sie effizient und reproduzierbar prüfen können.

Filterrad

Einfach zu bedienendes Filterrad für eine optimierte Bildqualität mit klaren Objektkanten, auch bei verschiedensten Werkstoffen.



Erweitern Sie ihre Prüfmöglichkeiten

Kompaktheit

Das System ist mit einer Aufstellfläche von 1,1 m2 das kleinste in unserer Produktfamilie und kann somit auch in
kleineren Räumen, Laboren oder direkt neben Fertigungsanlagen positioniert werden.



Applikationen

Vielfältiges Anwendungsspektrum

kleine bis mittelgroße Kunststoffteile

Mit dem evo 03 System können Sie ganz leicht auch komplexe Messaufgaben durchführen.Insbesondere im Kunststoffbereich sind beispielsweise amorphe, also meist durchsichtige Objekte und weiche Polymere aufgrund der Eigenschaften anspruchsvoll zu untersuchen.Die Grenzen taktiler und optischer Messverfahren werden dabei schnell erreicht. Die Computertomographie als berührungsloses Prüfverfahren ist eine zuverlässige Alternative zu konventionellen Verfahren, da sie nicht von optischen Phänomenen beeinflusst wird.

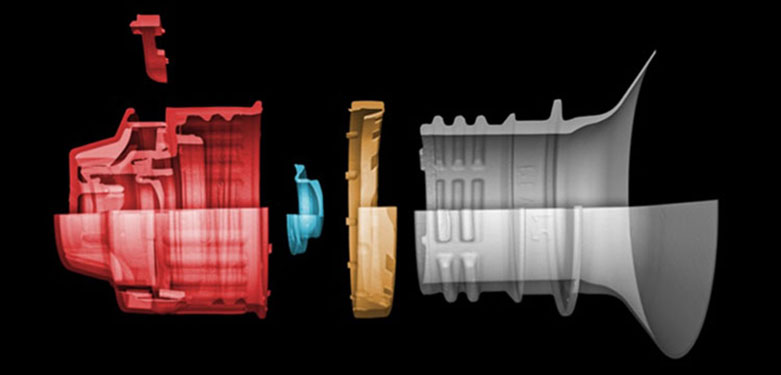

Metallische Bauteile / Additive Bauteile

Die Qualitätskontrolle Additiv gefertigter Komponenten spielt eine wichtige Rolle, da die Bauteile oftmals im Hinblick auf die Gewichtsreduktion im Bereich der Automobil, sowie Luft und Raumfahrt hohen Sicherheitsstandards unterliegen.
Auch Aluminiumteile oder kleinere metallische Bauteile mit höherer Dichte, wie beispielsweise dem dargestellten additiv gefertigten Aluminium-Prüfobjekt können zuverlässig geprüft werden.



Technische Daten


Röntgenröhre

120 [kV]

Messgenauigkeit

< 9 μm + L/100

Prüfvolumen

Ø 140 x 170 H [mm]

Auflösung

56 [μm]

Systemabmaße

1260 x 870 x 1640 [mm]

Systemgewicht

1290 [kg]
